氣動泵是氣動隔膜泵的簡稱，氣動隔膜泵材質有四種，分別是工程塑料氣動隔膜泵、鋁合金氣動隔膜泵、鑄鐵氣動隔膜泵和不銹鋼氣動隔膜泵材質。以下講解氣動泵工作原理及構造。
氣動泵工作原理
氣動泵工作原理
氣動泵的工作原理是依靠壓縮空氣為動力，隔膜在高壓空氣下時，隨著隔膜的移動到指定位置。氣閥可以控制壓縮空氣慢慢的流入隔膜后面的空間當中。壓縮空氣把隔膜推動后，遠離中間體，利用連桿的連接，隔膜向中間體移動。另一側隔膜把擠壓膜腔室里的介質利用水力作用流在進口處的閥球上，驅使閥座和閥球的接觸后使進口管路封閉。水力作用在出口處球閥上，打開出口管路。出口處球閥受到壓力后而關閉，進口處的球閥因壓力作用打開，液體流進泵腔內。當行程結束后，隔膜后面再次被灌入壓縮氣體，隔膜開始向中間體移動，隔膜后面的其他也被排出泵外。

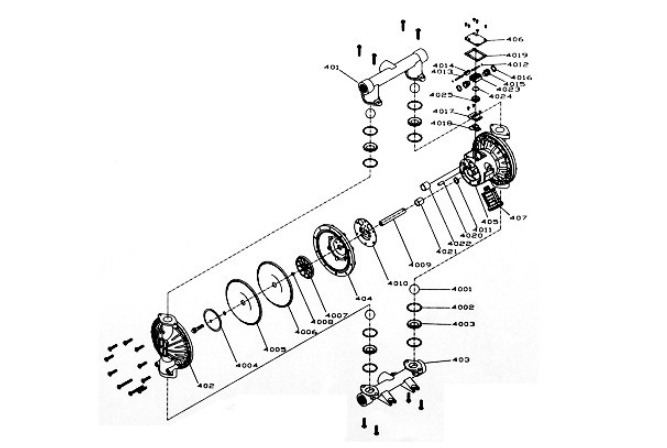

氣動泵結構圖
氣動泵構造
氣動隔膜泵的結構圖和特點前段時間有進行講解，氣動泵的構造比其他水泵簡單，由進氣口、配氣閥體、配氣閥、閥球、閥座、隔膜、連桿、連桿銅套、中間支架、進氣口和排氣口等配件構成。
氣動泵工作原理和構造由隔膜泵廠家總結。
