從屏蔽式管道離心泵結構圖中可以看出，屏蔽式管道離心泵有很多配件組成。不同的配件結構，表示的作用也不一樣。屏蔽式管道離心泵配件有1.放氣閥2.吊環螺釘3.軸承4.軸套5.推力軸承6.軸7.轉子8.定子9.循環管10.泵體11.葉輪12.口環13.葉輪螺母14.底座15.軸承座等配件構成。

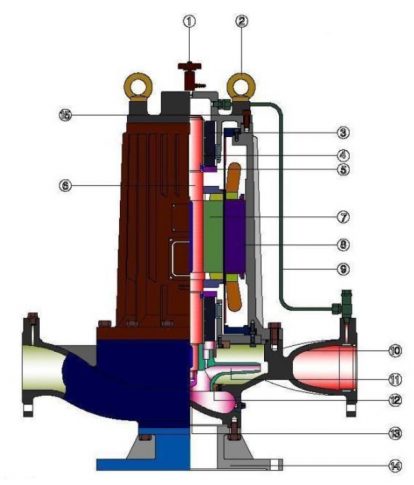

屏蔽式管道離心泵結構圖
屏蔽式管道離心泵配件
放氣閥
屏蔽泵放氣閥也被稱為排氣閥，水泵安裝中常用的一種用來放氣的閥門，一般安裝與系統的較高點。
吊環螺釘
循環屏蔽泵的吊環螺釘是一種標準緊固件，廣泛用于機電行業，起到起吊載荷的作用。
軸承
軸承是機械設備中主要的配件之一，其主要作用是支撐機械旋轉。
軸套
軸套是滑動軸承的一個組成部分，可以套在轉軸上的筒狀配件。
推力軸承
推力軸承也被稱為止推軸承，由兩個止推墊片或者多個止推墊片與多個滾動體組成，止推墊片可以分為座片和軸片，滾動體由鐵質或者銅質保持架構成。
軸
一種機械配件的重要組成部分，材質一般是金屬，形狀為圓形。
轉子
軸承支撐的旋轉體為稱為轉子。
定子
電機或者電機靜止不動的部分被稱為定子。
循環管
供水管和回水管之間連接的管道被稱為循環管。
泵體
吸水室和壓水室兩部分可以組成泵體。
葉輪
水泵葉輪材質有不銹鋼和鑄鐵材質。水泵葉輪上的葉片起到主要作用，被稱為水泵的“心臟”。
口環
口環也被稱為密封環，起到密封的作用。
葉輪螺母
葉輪螺母是固定葉輪的專用螺母，可以把葉輪擰緊在傳動軸上。
底座
底座起到支撐水泵整體的作用。
軸承座
軸承座是指外支撐，根據不同的應用場合，可以采用不同的材質。
屏蔽式管道離心泵配件由離心泵廠家總結。
