我們一起了解一下離心泵的主要部件。
（1）泵殼
離心泵泵殼有兩種類型：軸向剖分和徑向剖分。
大多數單級泵的外殼是蝸殼型，而多級泵的徑向剖分外殼通常是環形或圓形。
通常，蝸殼泵的內腔是一個螺旋形液體通道，用于收集從葉輪拋出的液體，并將其引導至擴散管并到達泵的出口。
泵殼承受所有的工作壓力和液體的熱負荷。

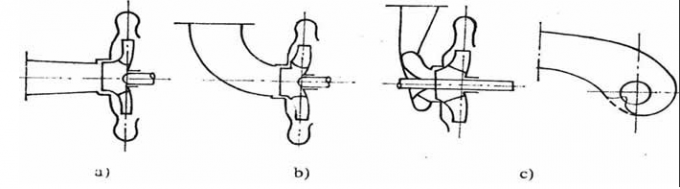

下圖顯示了吸入腔的類型。
(a)直錐形 （b）彎管形 （c）螺旋形
抽吸室的作用：
①將液體從葉輪進口處的吸水管導水
②為了使泵具有更好的能量性能和氣蝕性能，要求水力損失較大。

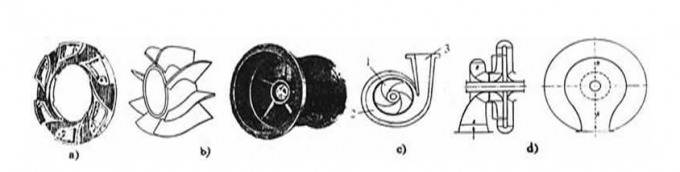

下圖顯示了
(a)導葉 (b)空間導葉 (c)螺旋壓水室 (d)環形壓水室
擠出室的作用：
從葉輪出口收集液體并將其發送到增壓水管道，即
①收集液體流量
②將部分動能轉換為壓力能以減少水力損失
③消除旋轉
（2）葉輪
葉輪是唯一的工作組件，泵在通過葉輪的液體。
葉輪有三種類型：封閉式，開放式和半開放式。
封閉式葉輪由葉片，前蓋和后蓋組成。
半開式葉輪由葉片和后蓋組成。
開放式葉輪只有葉片，沒有前蓋和后蓋。
封閉式葉輪效率較高，而開放式葉輪效率較低。

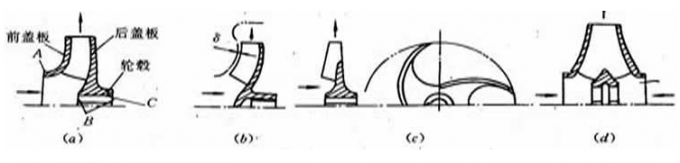

離心式葉輪的結構型式
（a）單吸閉式 （b）單吸半開式單吸開式雙吸式
（3）密封圈
密封環的作用是防止泵的內部泄漏和外部泄漏。葉輪和泵殼的前后蓋板上鑲嵌有由耐磨材料制成的密封環，磨損后可以更換。
（4）軸和軸承
葉輪固定在泵軸的一端，聯軸器安裝在一端。
根據泵的尺寸，可以選擇滾動軸承和滑動軸承。
（5）軸密封件
軸封通常包括機械密封和填料密封。
通常，泵設計為同時具有填料密封和機械密封。
