臥式管道離心泵的主要組成部分有葉輪、泵殼、軸封裝置。下面我們將簡要介紹臥式管道離心泵的組成部分。
葉輪
葉輪的功能是將原動機的機械能直接傳遞給液體，以增加液體的靜壓能和動能（主要是增加靜壓能）。
葉輪通常具有6至12個向后彎曲的葉片。
葉輪具有三種葉輪結構：開放式，半封閉式和封閉式。
敞開式葉輪的葉片兩側均無蓋，制造簡單且易于清潔。適用于輸送大量懸浮物。 效率低，輸送液壓力不高。半封閉式葉輪的吸力側板無蓋，另一側有蓋板，適用于輸送易沉積或含有顆粒的物料，效率也較低。封閉的葉輪在葉輪的兩側都有前蓋板和后蓋板，效率高，適用于無清潔液雜質的輸送。普通的離心泵葉輪大多是這種類型的。
葉輪有兩種抽吸方式，單抽吸和雙抽吸。
泵殼
泵殼的功能是將葉輪密封在一定的空間內，以便在葉輪的作用下將液體吸入和壓出。泵殼大多制成蝸殼形狀，因此也稱為蝸殼。隨著流道截面積的逐漸擴大，拋在葉輪周?chē)母咚僖后w逐漸降低其流量，使部分動能有效地轉化為靜壓能。泵殼不僅收集葉輪拋出的液體，而且收集能量轉換裝置。

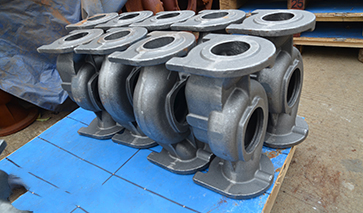

臥式管道離心泵泵殼
軸封裝置
軸封裝置的功能是防止泵殼內的液體沿軸泄漏或防止外部空氣泄漏到泵殼內。
常用的軸封裝置包括填料密封和機械密封。
填料通常是油浸的或涂有石墨石棉繩。機械密封主要依靠安裝在軸上的活動環與固定在泵殼上的靜環之間的相對運動來達到密封的目的。
以上是湖南圣博凱斯水泵對臥式管道離心泵的組成部分進行的總結。
