臥式管道離心泵的工作原理

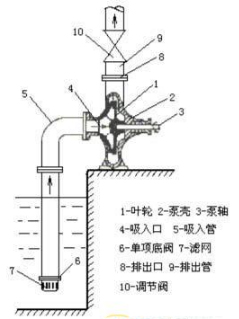

臥式管道離心泵的葉輪安裝在泵殼2內，固定在泵軸3上，泵軸直接由電動機驅動。在泵殼體中央的吸管5上連接有吸液管4。液體通過底閥6和吸入管進入泵。泵殼體上的液體排出口8連接至排出管9。
在臥式管道離心泵啟動之前，泵殼中充滿了待輸送的液體；起動后，葉輪受軸驅動而高速旋轉，葉片之間的液體也必須隨之旋轉。在離心力的作用下，液體從葉輪的中心拋到外緣并獲得能量，從而以高速將葉輪的外緣留在蝸殼泵的殼體中。在蝸殼中，液體由于流動通道的逐漸膨脹而減速，部分動能轉化為靜壓能，并以較高的壓力流入排放管并被輸送到需要的地方。當液體從葉輪的中心流到外邊緣時，在葉輪的中心會(huì )形成一定的真空。由于儲罐液位上方的壓力大于泵進口處的壓力，因此液體被連續壓入葉輪中?？梢钥闯?，只要葉輪連續旋轉，液體就會(huì )不斷被吸出。
臥式管道離心泵的工作原理
當泵殼中有空氣時，空氣的密度遠低于液體的密度，從而產生較小的離心力。 因此，儲罐的液面與該泵的吸入口之間的壓力差不足以將儲罐中的液體壓入泵中，也就是說，臥式管道離心泵沒有自吸能力，這使得臥式管道離心泵無法輸送液體。 這種現象稱為氣縛現象。
為了給臥式管道離心泵注滿液體，通常在吸入管的底部安裝一個帶濾網的底閥。底閥是單向閥。濾網用于防止固體進入泵，以免損壞葉輪或妨礙泵的正常運行。

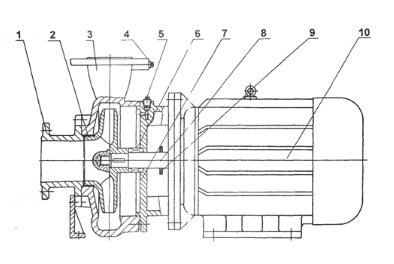

臥式管道離心泵結構圖
臥式管道離心泵結構圖
以上是湖南圣博凱斯水泵對臥式管道離心泵的工作原理和結構圖進行的總結。
