泵體由襯有聚氟乙烯丙烯的金屬外殼制成。泵蓋，葉輪和軸套均由金屬嵌件制成，氟塑料整體燒結并模制而成。 軸封從外部安裝。 波紋管機械密封。靜環由99％的氧化鋁陶瓷或氮化硅制成。動環填充有耐腐蝕和耐磨的四氟乙烯。它適用于輸送任何濃度的硫酸，鹽酸，乙酸，氫氟酸，硝酸，強堿，強氧化劑，有機溶劑，還原劑和其他嚴重腐蝕介質，這些介質是目前的強腐蝕介質之一。世界各地的耐腐蝕設備。我公司所有產品均采用計算機設計和優化處理。公司技術力量雄厚，生產經驗豐富，檢測手段完善，確保了產品質量的穩定可靠。氟塑料合金離心泵是根據國際標準設計的。
氟塑料合金離心泵采用目前先進的外部安裝的PTFE波紋管機械密封，其特點是能夠補償泵軸的徑向跳動。 單端密封件在外部安裝，易于安裝和卸載，工作條件直觀，耐腐蝕，耐磨的密封性能好，具有多層保護，延長了機械密封件的使用壽命；用于運輸帶有雜質顆粒的腐蝕性介質，可配備難以冷卻的硬質合金（碳化硅至碳化硅）機械密封，無需冷卻水，強堿和氫氟酸等特殊腐蝕性介質，可配備無壓燒結碳化硅密封; 用戶在選擇模型時需要考慮介質中的固體含量和介質的特殊腐蝕性。

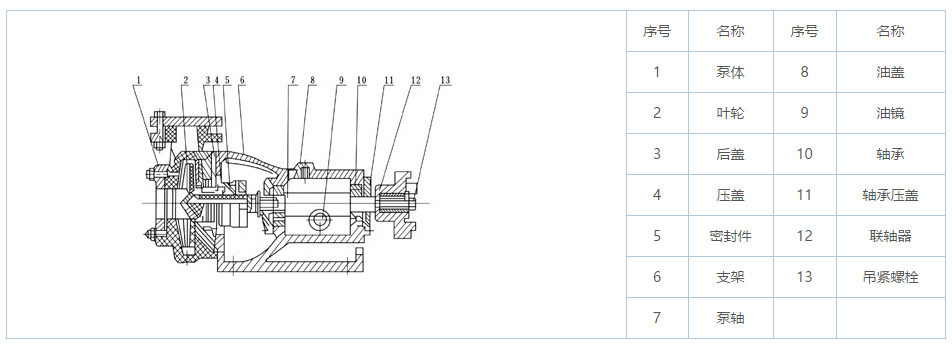

氟塑料合金離心泵結構圖
氟塑料合金離心泵結構圖
以上是離心泵廠家湖南圣博凱斯泵閥對氟塑料合金離心泵的結構圖進行的總結。
