在工業科學技術飛速發展的今天，我們用于實現通信的方案已經有很多種，在工業領域RS485仍然是最普遍的通信方式，其應用廣泛，電路也比較簡單。 讓我們來看看這次討論的內容。

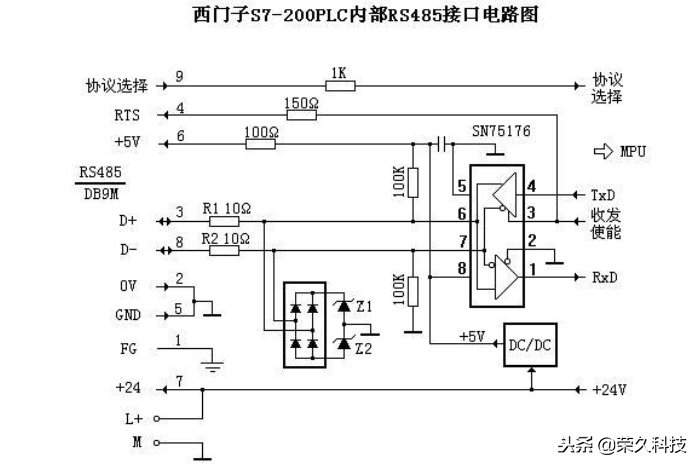

下圖中的R1、R2是電阻值為10歐元的普通電阻，起到防止RS485信號d和d短路時因過電流而引起的芯片燒損的作用。 Z1、Z2是鉗位電壓6V、最大電流10A的齊納二極管，24V電源和5V電源均沒有絕緣。
d或d線中流過共模噪聲電壓時，可以通過橋式整流電路和Z1、Z2將共模電壓箝位在6.7V，得到RS485芯片sn75176(RS485芯片的允許共模輸入電壓范圍為- 7v ~ 該保護電路可承受共模噪聲的電壓功率為60W，保護電路和芯片內部未設置防靜電指。
二、經常發生的故障現象分析：
PLC的RS485端口通過非隔離的PC/PPI電纜連接到電腦上，連接在PLC和PLC之間，或者PLC和變頻器、觸摸屏等通信時發生通信端口的損壞現象，一般的損壞情況如下。
R1或R2被燒毀，Z1、Z1、SN75176完全。 這是因為大的瞬態噪聲電流經過R1或R2、橋式整流、Z1或Z1到達地線，Z1、Z2可以承受最大10A的電流沖擊，但該電流在R1或R2上產生的瞬態功率為：10210=1000W
SN75176損壞，R1、R2和Z1、Z2正常。 這主要是靜電的沖擊和瞬態過電壓速度快于Z1、Z2的動作速度所致，靜電無處不在，僅在人體模式下就會(huì )產生15kV的靜電。
Z1或Z2、SN75176損壞，R1和R2正常。 這可能是由于受到高電壓低電流的過渡性干擾電壓，Z1或Z2和SN75176被破壞，由于電流小和發生時間短，R1、R2不會(huì )發熱而燒毀。
根據以上分析，PLC連接器損壞的主要原因是過渡性過電壓和靜電造成的，產生過渡性過電壓和靜電的原因也很多，也很復雜，例如PLC內部的24V電源和5V電源接地，因此24V電源的輸出端子l、m混合在其他設備中供電時，接地電位會(huì )發生變化因此，EIA-485標準要求用一個低電阻導線連接各RS485接口的信號地，使各節點的接地電位相等，從而消除接地循環。
在對未絕緣的連接電纜進行帶電插拔時，由于兩端電位不相等的電路中存在很多電感、電容器等部件，因此在插拔的瞬間必然會(huì )產生過渡的過電壓和過電流。
與RS485總線連接的其他設備產生的過渡性過電壓和過電流也同樣流向PLC，與總線連接的設備站點數量越多，產生過渡性過電壓的因素越多。
三、解決辦法
1、從PLC內部考慮
使用隔離的DCDC隔離24V電源和5V電源，分析三菱、歐姆龍、施耐德PLC、西門子的PROFIBUS接口均如此。
選擇靜電保護、過熟保護、輸入失效保護等保護措施完善的高阻隔性亞RS485芯片。 R1和R2采用了類似J60-010的正溫度系數自恢復保險PTC，正常時的電阻值為5歐元，不影響正常通信。 浪涌發生時，PTC和保護元件TVS (或BL )中流過大電流，PIC的電阻值急劇上升，電流急速減少。
2、從PLC的外部考慮：
使用隔離的PC/PPI電纜，盡量不使用廉價的非隔離電纜。 西門子公司早期生產的PC/PPI電纜(6ES7901-3BF00-0XA0) )沒有隔離，但現在也改為了隔離電纜。
由于PLC的RS485端口與連接到PLC的第三方設備，例如逆變器、觸摸面板等RS485端口通過各自的RS485隔離器BH-485G隔離，因此各RS485節點之間的“電”的
RS485通信線采用PR6FBUS總線專用屏蔽電纜，保證屏蔽層與各設備的外殼連接，最后與大地連接。 如果是有架線的系統，最好在巴士上設置專用的防雷擊設施。
最后是找出解決S7-200通信端口損壞的方法
在許多S7-200PLC中，有時通信端口損壞，無法連接到PC，或無法通信。 拆解PLC時，PLC的通信端口中有通信接口芯片，芯片周?chē)?個FB，表示FB1~FB5。 這其實是五種保險，通信不通的情況下，通常這五種保險中的一種會(huì )被燒毀，可以使用同等的保險。一般可以解決問題。
